Bantalan Sleewing Cross-Roller Baris Tunggal Pemasok

Jiangsu Manchen Transmission Technology Co., Ltd. Rumah / Produk / Bantalan Sleewing Cross-Roller Baris Tunggal
  • Bantalan Sleewing Cross-Roller Baris Tunggal
  • Bantalan Sleewing Cross-Roller Baris Tunggal

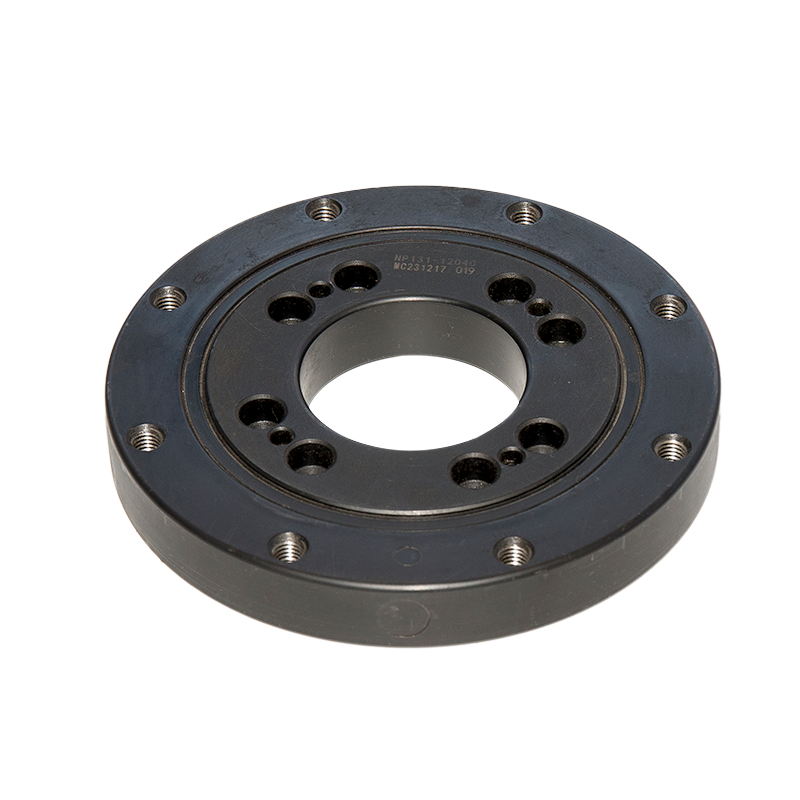

Bantalan Sleewing Cross-Roller Baris Tunggal

Bantalan roller silang baris tunggal menggunakan desain dengan rol silang baris tunggal, yang tidak hanya meningkatkan kapasitas penahan beban tetapi juga memperkuat stabilitas peralatan. Koordinasi yang tepat antara rol dan balap memastikan presisi dan kehalusan tinggi selama rotasi, membuat bantalan slewing kami berlaku di berbagai bidang seperti mesin teknik, pembangkit listrik tenaga angin, mesin port, dan banyak lagi.

Bantalan slewing roller baris tunggal kami terkenal dengan kapasitas dan keandalan pembawa beban yang tinggi. Desain rol silang memungkinkan setiap roller untuk berbagi beban secara merata, sehingga meningkatkan kapasitas bantalan secara keseluruhan. Desain ini juga mengurangi koefisien gesekan, meminimalkan kehilangan energi, dan meningkatkan efisiensi peralatan. Metode instalasi yang fleksibel digunakan dalam desain bantalan slewing roller silang baris tunggal untuk memenuhi berbagai kebutuhan pengguna. Apakah terpasang secara horizontal atau vertikal, itu dapat dengan mudah dicapai. Selain itu, bantalan menunjukkan kemampuan beradaptasi, memastikan operasi yang stabil di lingkungan yang keras seperti suhu tinggi, kelembaban tinggi, dan korosi. Dari segi pemeliharaan, desain kami memprioritaskan kenyamanan, membuat inspeksi dan pemeliharaan rutin menjadi sederhana dan efisien.

Bantalan Sleewing kami mengalami kontrol kualitas yang ketat dan pengujian daya tahan, memastikan keandalan produk dan daya tahan di berbagai lingkungan yang buruk. Kami menyediakan dukungan teknis dan layanan penyesuaian yang komprehensif untuk memenuhi persyaratan pelanggan tertentu, memastikan pelanggan menerima solusi pembawa slee yang sesuai untuk skenario aplikasi mereka. Memilih Bantalan Sleewing kami berarti memilih untuk kinerja dan layanan berkualitas yang luar biasa. Kami berharap dapat berkolaborasi dengan Anda untuk mendorong keberhasilan proyek teknik.

HUBUNGI KAMI Jiangsu Manchen Transmission Technology Co., Ltd.

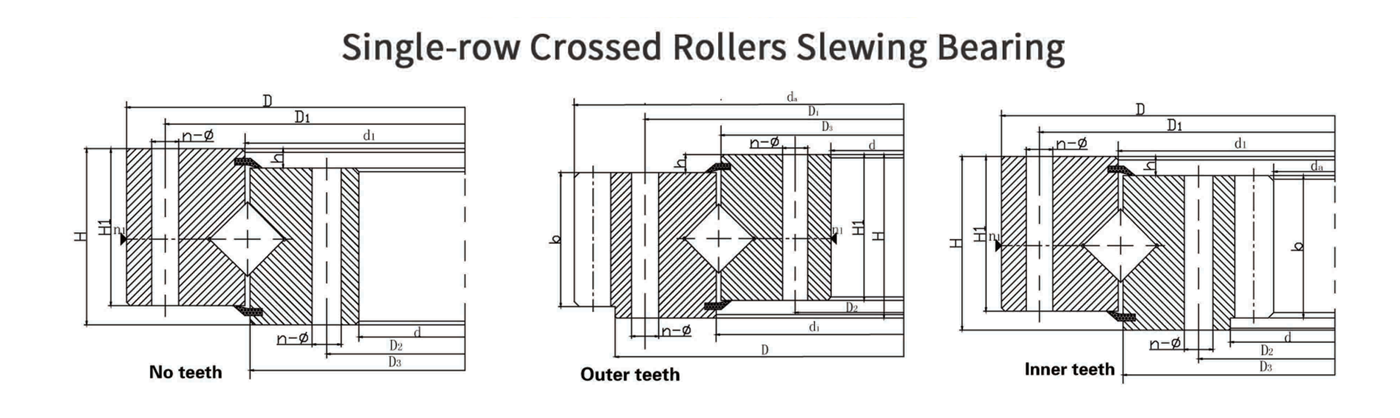

Karakteristik teknis

11 Seri PArAMeter DAsAr
NoMor seri UkuraN Dasar UkuraN Konfigurasi Ukuran pemasangan Ukuran struktural Data gigi Data gigi luar Data Gear Dalam
TiDak aDa gigi Gigi luar Gigi Dalam D D H D 1 D 2 LuBang Baut Lubang sekrup n n1 D 3 D 1 H 1 H b m D a Z d a Z
Tipe 0 Tipe 123
D 0 D 0 D 0 ∅ ∅ T
1 110.25.500 111.25.500 113.25.500 602 398 75 566 434 18 M16 32 20 4 498 502 65 10 60 5 629 123 367 74
112.25.500 114.25.500 6 628.8 102 368.4 62
2 110.25.560 111.25.560 113.25.560 662 458 75 626 494 18 M16 32 20 4 558 562 65 10 60 5 689 135 427 86
112.25.560 114.25.560 6 688.8 112 428.4 72
3 110.25.630 111.25.630 113.25.630 732 528 75 696 564 18 M16 32 24 4 628 632 65 10 60 6 772.8 126 494.4 83
112.25.630 114.25.630 8 774.4 94 491.2 62
4 110.25.710 111.25.710 113.25.710 812 608 75 776 644 18 M16 32 24 4 708 712 65 10 60 6 850.8 139 572.4 96
112.25.710 114.25.710 8 854.4 104 571.2 72
5 110.28.800 111.28.800 113.28.800 922 678 82 878 722 22 M20 40 30 6 798 802 72 10 65 8 966.4 118 635.2 80
112.28.800 114.28.800 10 968 94 634 64
6 110.28.900 111.28.900 113.28.900 1022 778 82 978 822 22 M20 40 30 6 898 902 72 10 65 8 1062.4 130 739.2 93
112.28.900 114.28.900 10 1068 104 734 74
7 110.28.1000 111.28.1000 113.28.1000 1122 878 82 1078 922 22 M20 40 36 6 998 1002 72 10 65 10 1188 116 824 83
112.28.1000 114.28.1000 12 1185.6 96 820.8 69
8 110.25.1120 111.28.1120 113.28.1120 1242 998 82 1198 1042 22 M20 40 36 6 1118 1122 72 10 65 10 1298 127 944 95
112.25.1120 114.25.1120 12 1305.6 106 940.8 79
9 110.32.1250 111.32.1250 113.32.1250 1390 1110 91 1337 1163 26 M24 48 40 5 1248 1252 81 10 75 12 1449.6 118 1048.8 88
112.32.1250 114.32.1250 14 1453.2 101 1041.6 75
10 110.32.1400 111.32.1400 113.32.1400 1540 1260 91 1487 1313 26 M24 48 40 5 1398 1402 81 10 75 12 1605.6 131 1192.8 100
112.32.1400 114.32.1400 14 1607.2 112 1195.6 86
11 110.32.1600 111.32.1600 113.32.1600 1740 1460 91 1687 1513 26 M24 48 45 5 1598 1602 81 10 75 14 1817.2 127 1391.6 100
112.32.1600 114.32.1600 16 1820.8 111 1382.4 87
12 110.32.1800 111.32.1800 113.32.1800 1940 1660 91 1887 1713 33 M24 48 45 5 1798 1802 81 10 75 14 2013.2 141 1573.6 113
112.32.1800 114.32.1800 16 2012.8 123 1574.4 99
13 110.40.2000 111.40.2000 113.40.2000 2178 1825 112 2110 1891 33 M30 60 48 8 1997 2003 100 12 90 16 2268.8 139 1734.4 109
112.40.2000 114.40.2000 18 2264.4 123 1735.2 97
14 110.40.2240 111.40.2240 113.40.2240 2418 2065 112 2350 2131 33 M30 60 48 8 2237 2243 100 12 90 16 2492.8 153 1990.4 125
112.40.2240 114.40.2240 18 2498.4 136 1987.2 111
15 110.40.2500 111.40.2500 113.40.2500 2678 2325 112 2610 2391 33 M30 60 56 8 2497 2503 100 12 90 18 2768.4 151 2239.2 125
112.40.2500 114.40.2500 20 2776 136 2228 112
16 110.40.2800 111.40.2500 113.40.2500 2978 2625 112 2910 2691 33 M30 60 56 8 2797 2803 100 12 90 18 3074.4 168 2527.2 141
112.40.2800 114.40.2800 20 3076 151 2528 127
17 110.50.3150 111.50.3150 113.50.3150 3376 2922 134 3286 3014 45 M42 84 56 8 3147 3153 122 12 110 20 3476 171 2828 142
112.50.3150 114.50.3150 22 3471.6 155 2824.8 129
18 110.50.3550 111.50.3550 113.50.3550 3776 3322 134 3686 3414 45 M42 84 56 8 2547 3553 122 12 110 20 3976 191 3228 162
112.50.3550 114.50.3550 22 3889.6 174 3220.8 147
19 110.50.4000 111.50.4000 113.50.4000 4226 3772 134 4136 3864 45 M42 84 60 10 3997 4003 122 12 110 22 4329.6 194 3660.8 167
112.50.4000 114.50.4000 25 4345 171 3660 147
20 110.50.4500 111.50.4500 113.50.4500 4726 4272 134 4636 4364 45 M42 84 60 10 4497 4503 122 12 110 22 4835.6 217 4166.8 190
112.50.4500 114.50.4500 25 4845 191 4160 167
Seri Parameter Dasar HJ
Nomor seri Ukuran Dasar Ukuran Konfigurasi Ukuran pemasangan Ukuran struktural Data gigi Data gigi luar Data Gear Dalam
Tidak ada gigi
D L mm 		Gigi luar
D L mm 		Gigi dalam
D L mm 		D
mm 		d
mm 		H
mm 		D 1
mm 		D 2
mm 		n ∅
mm 		n1 d 1
mm 		D 3
mm 		H 1 H b
mm 		X m
mm 		D a
mm 		Z D a
mm 		Z
1 Hjb.20.625 Hjw.20.625 Hjn.20.625 725 525 80 685 565 18 16 3 627 623 68 12 60 -1.4 5 751.9 146 498.8 101
Hjw.20.625a Hjn.20.625a ➕11.15 6 755.5 122 498.7 84
2 Hjb.20.720 H.IW.20.720 HJN 20.720 820 620 80 780 660 18 16 3 722 718 68 12 60 -1.4 6 860.3 139 586.6 99
Hjw.20.720a Hun.20.720a -1 8 861.1 104 582.3 74
3 Hjb.30.820 Hjw.30.820 Hjn.30.820 940 705 95 893 749 24 20 4 822 818 83 12 70 -1.4 6 980.6 1.59 661.5 112
Hjw.30.820a Hjn.30.820a -1 10 986.2 95 658 67
4 Hjb.30.880 Hjw.30.880 HJN 30 830 1000 760 95 956 800 24 20 4 882 878 83 12 70 ➕1.15 8 10475 127 7182 91
Hjw.30.800a Hjn.30.830a -10 10 10463 101 707 b 72
5 Hjb.30.1020 Hjw.30.1020 HJN 30.1020 1170 675 95 1120 930 24 22 4 1022 1018 80 15 70 -1.4 8 1219.3 148 820.1 105
HJW 30.1020a Hjn.30.1020a ➕1.15 18 12192 118 827.8 84
6 HJ8.36.1220 Hjw.38.1220 Hjn.36.1220 1365 1075 120 1310 1100 36 24 6 1222 1218 105 15 90 -1.4 10 1424.3 138 1027.8 104
HJW 36.1220a HJN 36.1220a -1 12 1435.9 116 1017.8 88
7 Hjb.36.1250 Hjw.36.1250 Hjn.36.1250 1400 1090 120 1350 1150 36 26 6 1252 1248 105 15 90 -0.35 10 1443 143 1037 105
Hjw.36.1250a Hun.36.1250a -1 12 1449.8 117 1036.8 88
8 Hjb.36.1435 Hjw.36.1435 Hjn.36.1435 1595 1278 120 1535 1335 36 26 6 1437 1433 105 15 90 ➕1.15 12 16555 134 12212 108
Hjw.38.1435a HJN 36.1435a -1 14 1661.2 115 1214.8 83
9 Hjb.45.1540 Hjw.45.1540 Hjn.45.1540 1720 1360 140 1660 1420 42 26 6 1543 1537 122 18 110 -1.4 12 1780.8 144 1298.1 109
Hjw.45.1540a Hjn.45.1540a ➕1.15 14 1781.1 124 1201 93
10 Hjb.45.1700 HJW 45.1700 Hjn. 45.1700 1875 1525 140 1815 1585 42 28 6 1700 1679 122 18 110 ➕1.15 14 1948.4 135 1452.7 105
Hjw.45.1700a Hjn.45.1700a ➕1.15 16 1950.8 118 1452.3 92

Produk yang disarankan

Tetap berhubungan

SUBMIT
Tentang kami
Jiangsu Manchen Transmission Technology Co., Ltd.
Jiangsu Manchen Transmission Technology Co., Ltd.

Jiangsu Manchen Transmission Technology Co., Ltd didirikan pada tahun 2019. Kami adalah produsen dan pemasok dan pemasok dan pemasok roller roller-roller (13 seri) yang andal di Cina. Kami juga seorang perusahaan manufaktur yang mengintegrasikan desain, penelitian dan pengembangan, manufaktur, dan penjualan perusahaan yang mengintegrasikan. Perusahaan ini terletak di Kota Huangtu, Kota Jiangyin, Provinsi Jiangsu, dengan transportasi yang sangat nyaman. Perusahaan ini memiliki kondisi teknis yang matang dan peralatan yang dilengkapi dengan baik. Produk -produknya banyak digunakan dalam robot industri, peralatan medis, mesin teknik, mesin pelabuhan, peralatan perlindungan lingkungan, industri fotovoltaik, dan bidang lainnya. Perusahaan selalu menganut filosofi bisnis perusahaan "Kualitas Pertama, Kerja Sama Win-Win" untuk menyediakan layanan berkualitas tinggi dan produk yang dapat diandalkan untuk pelanggan baru dan lama. Memberikan perusahaan dengan berbagai solusi untuk membantu mereka meningkatkan tingkat manajemen dan kapasitas produksi mereka sehingga perusahaan selalu dapat mempertahankan daya saing dalam persaingan pasar yang sengit dan mencapai pengembangan perusahaan yang cepat dan stabil.

Sertifikat Kehormatan
Berita
Pengetahuan produk

Metode untuk meningkatkan kapasitas beban dan ketepatan bantalan slewing roller baris tunggal

Meningkatkan kapasitas beban dan ketepatan Bantalan slewing rol baris tunggal melibatkan mengoptimalkan berbagai faktor desain, manufaktur, dan operasional. Berikut adalah beberapa metode untuk meningkatkan atribut ini:
Pemilihan Bahan: Bahan berkekuatan tinggi: Gunakan bahan tahan tinggi dan tahan aus untuk balap dan rol, seperti paduan atau komposit baja canggih, untuk meningkatkan kapasitas beban dan daya tahan.
Perawatan Permukaan: Oleskan Perawatan Permukaan atau Pelapis, seperti nitriding atau pengerasan, untuk meningkatkan kekerasan dan ketahanan aus dari komponen bantalan. Pembuatan Presisi: Pemesinan Presisi Tinggi: Memanfaatkan Teknik dan Peralatan Pemesanan dan Kontrol Kontrol yang Tinggi. Selama proses pembuatan.
Peningkatan Desain: Geometri Roller yang Dioptimalkan: Rol desain dengan geometri yang dioptimalkan untuk meningkatkan distribusi beban dan mengurangi konsentrasi tegangan lokal. Ini dapat meningkatkan kapasitas beban dan presisi. Desain Raceway yang Ditingkatkan: Pastikan balap dirancang dengan profil yang akurat untuk mengurangi gesekan dan keausan, yang dapat berkontribusi pada penanganan beban yang lebih baik dan gerakan yang tepat.
Pelumasan: Pelumas Lanjutan: Gunakan pelumas berkualitas tinggi dengan viskositas dan aditif yang sesuai untuk mengurangi gesekan dan keausan, yang membantu menjaga kapasitas beban dan presisi. Sistem pelumasan yang efektif: Menerapkan komponen yang konsisten dan memadai dari komponen bantalan dan pelepasan yang konsisten dan memadai dari komponen bantalan dan penyelang yang sesuai dengan keseimbangan yang tepat dan memadai. Assemberit dan penyetoran yang tepat untuk Meninjau Komponen dan Penyelaman Komponen yang Meninjau dan Penyelaman yang Meninjau. atau penyimpangan yang dapat mempengaruhi kinerja dan presisi. AKTRAGURATE ALIGNMENT: Laraskan dengan benar selama instalasi untuk memastikan distribusi beban yang bahkan dan mencegah tekanan yang tidak perlu yang dapat membahayakan kapasitas dan presisi beban.
Distribusi beban: Distribusi beban yang seragam: Desain bantalan dan pemasangannya untuk mempromosikan distribusi beban yang seragam di semua rol, mengurangi risiko kelebihan beban yang terlokalisasi dan meningkatkan kapasitas beban secara keseluruhan. Memberikan minimalkan beban momen: jika memungkinkan, meminimalkan beban momen dan eksentrisitas yang dapat mempengaruhi kapasitas beban dan presisi yang memuat.
Manajemen Suhu: Kontrol Suhu: Menerapkan langkah -langkah untuk mengelola suhu operasi, karena panas yang berlebihan dapat mempengaruhi kinerja pelumas dan sifat material, berpotensi berdampak pada kapasitas beban dan presisi.
Praktik Pemeliharaan: Inspeksi Reguler: Lakukan inspeksi reguler untuk mendeteksi tanda -tanda awal keausan, kerusakan, atau ketidaksejajaran. Mengatasi masalah ini segera dapat membantu menjaga kapasitas beban dan presisi. Pemeliharaan Preventif: Ikuti jadwal pemeliharaan preventif yang mencakup pelumasan, pembersihan, dan penyesuaian untuk memastikan kinerja yang optimal.
Teknologi Lanjutan: Analisis Elemen Hingga (FEA): Gunakan FEA dan alat simulasi lainnya selama fase desain untuk memprediksi dan mengoptimalkan distribusi beban, stres, dan kinerja bantalan.
Kustomisasi: Solusi yang Disesuaikan: Kustomisasi desain bantalan untuk memenuhi persyaratan aplikasi tertentu, termasuk kapasitas beban dan tingkat presisi. Solusi yang disesuaikan dapat mengatasi tantangan unik dan meningkatkan kinerja secara keseluruhan. Pelatihan dan keahlian: Keahlian dalam instalasi: Pastikan bahwa pemasangan dilakukan oleh para profesional terlatih dengan keahlian dalam menangani dan menyiapkan bantalan presisi tinggi. Peningkatan Kontinuus: Tetap diperbarui dengan kemajuan industri dan memasukkan praktik terbaik ke dalam desain, manufaktur, dan proses pemeliharaan.
Meningkatkan kapasitas beban dan ketepatan bantalan slewing rol baris tunggal melibatkan pengoptimalan pemilihan material, proses pembuatan, fitur desain, dan praktik pemeliharaan. Dengan membahas area-area ini, Anda dapat meningkatkan kinerja, daya tahan, dan akurasi bantalan, memastikannya memenuhi tuntutan berbagai aplikasi beban tinggi dan presisi tinggi.

Keuntungan menggunakan bantalan slewing rol baris tunggal dalam aplikasi presisi tinggi

Bantalan slewing rol baris tunggal sangat menguntungkan dalam aplikasi presisi tinggi karena desain dan karakteristik kinerja yang unik. Berikut adalah keuntungan utama:
Presisi dan Akurasi Tinggi: Clearance Rotasi Minimal: Desain rol silang fitur pengaturan ortogonal bergantian rol silindris, yang mengurangi jarak rotasi dan memberikan kekakuan yang tinggi. Hal ini mengarah pada penentuan posisi yang tepat dan gerakan rotasi yang halus, yang sangat penting untuk aplikasi presisi tinggi seperti robotika, peralatan medis, dan sistem kedirgantaraan. Deformasi yang dikurangi di bawah beban: pengaturan rol yang disilangkan mendistribusikan beban lebih merata, meminimalkan deformasi bantalan di bawah variasi beban dan memastikan presisi yang konsisten.
Kapasitas beban tinggi di semua arah: Penanganan beban gabungan: bantalan slewing rol baris tunggal dapat secara bersamaan menangani beban aksial, radial, dan momen karena desainnya yang unik. Ini sangat berguna dalam aplikasi yang mengalami kekuatan multi-directional atau beban dinamis. Distribusi beban yang dioptimalkan: Susunan rol yang disilangkan memberikan permukaan kontak yang lebih besar dan distribusi beban yang lebih baik dibandingkan dengan bantalan bola, meningkatkan kapasitas beban radial dan aksial.
Desain Compact: Hemat Ruang: Desain bantalan slewing rol silang tunggal memungkinkan untuk perakitan yang lebih kompak dibandingkan dengan jenis bantalan lain yang memerlukan beberapa baris atau dimensi yang lebih besar untuk kapasitas beban yang sama. Ini bermanfaat untuk aplikasi presisi tinggi di mana ruang dan berat adalah kendala, seperti dalam robot bedah atau mesin industri yang kompak. Konstruksi ringan: Desain kompak mengurangi berat keseluruhan bantalan, yang menguntungkan dalam aplikasi di mana meminimalkan berat sangat penting, seperti komponen kedirgantaraan.
Kekakuan tinggi: peningkatan kekakuan: Desain rol silang secara inheren memberikan kekakuan dan kekakuan yang lebih tinggi dibandingkan dengan bantalan bola. Kekakuan ini mengurangi defleksi bantalan di bawah beban, yang sangat penting untuk mempertahankan presisi dalam aplikasi seperti mesin CNC, di mana bahkan sedikit gerakan dapat mempengaruhi akurasi pemesinan.
Gerakan yang halus dan stabil: Gesekan dan getaran yang dikurangi: Kontak bergulir unik dari bantalan rol silang menghasilkan gesekan yang lebih rendah dan lebih sedikit getaran selama operasi. Hal ini mengarah pada gerakan yang lebih halus dan lebih stabil, yang sangat penting untuk aplikasi presisi tinggi seperti mengukur instrumen dan peralatan pencitraan. Operasi kebisingan yang lebih rendah: Gerakan lancar rol mengurangi kebisingan operasional, membuatnya ideal untuk aplikasi yang membutuhkan operasi yang tenang, seperti perangkat diagnostik medis.
Umur Layanan Panjang: Pengurangan Keausan: Distribusi beban yang optimal dan pengurangan gesekan dalam bantalan slewing rol baris tunggal menyebabkan lebih sedikit keausan dan robek pada komponen bantalan. Ini diterjemahkan ke masa pakai yang lebih lama, yang bermanfaat untuk aplikasi yang membutuhkan keandalan tinggi dan pemeliharaan yang rendah. Perlu pemeliharaan yang sering: Karena daya tahan dan stabilitasnya, bantalan ini seringkali membutuhkan pemeliharaan yang lebih jarang, mengurangi waktu henti dalam operasi kritis.
Fleksibilitas di seluruh aplikasi: dapat beradaptasi dengan berbagai kondisi: kemampuan untuk menangani beban tinggi dan mempertahankan presisi tinggi membuat bantalan slewing rol baris tunggal yang cocok untuk berbagai aplikasi presisi tinggi, dari lengan robot hingga peralatan optik dan manufaktur semikonduktor. Permaksian spesifik untuk kebutuhan spesifik: bantalan ini dapat disesuaikan dalam hal ukuran, dan materi.
Keandalan yang tinggi dalam aplikasi kritis: Kinerja yang konsisten: Desain memastikan kinerja yang andal dan berulang, yang sangat penting dalam aplikasi penting di mana presisi dan keandalan tidak dapat dinegosiasikan, seperti dalam robotika bedah atau sistem penentuan posisi satelit. Backlash yang dikurangi: Desain roller yang dilintasi secara inheren mengurangi backlash, yang penting untuk aplikasi di mana pengulangan dan pengulangan yang tepat.
Peningkatan Keselamatan dan Kontrol: Peningkatan Fitur Keselamatan: Dalam aplikasi seperti medis atau kedirgantaraan, di mana keselamatan adalah yang terpenting, presisi tinggi dan keandalan bantalan slewing roller crossed mengurangi risiko kerusakan, memastikan operasi yang lebih aman. Kontrol lebih baik atas pergerakan: Kekakuan tinggi dan aplikasi robot minimal memungkinkan kontrol yang lebih baik, yang merupakan fitur vital dan vital fitur.
Bantalan slewing roller silang tunggal memberikan banyak keuntungan dalam aplikasi presisi tinggi, termasuk kapasitas beban tinggi, desain kompak, kekakuan tinggi, gerakan halus, umur layanan yang panjang, dan fleksibilitas. Atribut ini menjadikannya pilihan yang sangat baik untuk industri di mana presisi, keandalan, dan kinerja yang efisien sangat penting.
